Monitoraggio Radioattività

In Siti Nucleari

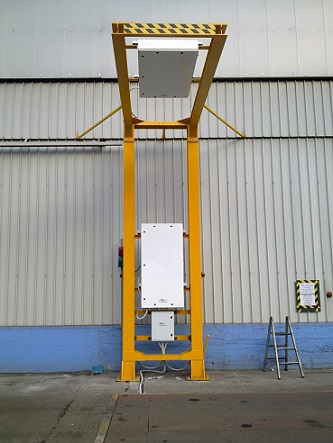

Portali

GammaEntry Evolution

Gammaentry Evolution è un sistema a portale di nuova generazione, economico e vantaggioso, indispensabile per la rivelazione della radioattività nei veicoli.

Può essere utilizzato sia in maniera dinamica, cioè con il camion in movimento, sia in maniera statica, con il camion fermo.

Quando non è presente alcun veicolo all'interno del sistema, il Gammaentry Evolution continua comunque ad aggiornare il valore delle radiazioni di fondo, al fine di confrontarlo con i valori di riferimento. In questo modo il sistema è in grado di controllate constantemente il sistema e segnalate le eventuali anomalie.

Caratteristiche Principali :

  1. Rilevatori : Scintillatori plastici da 12 o 25 litri
  2. Sottrazione automatica del fondo per migliorare la sensibilità del sistema al passaggio del veicolo.
  3. Software in italiano semplice ed intuitivo
  4. Database per il controllo dello storico misure
  5. Sistema di controllo qualità per la valutazione nel tempo dello stato del sistema
  6. Numerose opzioni disponibili: Videocamere ; Semafori; Struttura a singolo sostegno

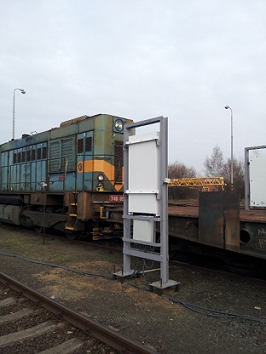

SpectraGate

Questa nuova generazione di Sistemi a Portale per veicoli sfrutta la vasta esperienza accumulata dalla TNE su queste applicazioni e nel campo della radioattività nel suo complesso. Grazie al Software SpectraGate, sviluppato in TNE e completamente in italiano, il sistema opera un'analisi spettrometrica sul carico in transito, sia in condizioni statiche che in condizioni dinamiche, discriminando il tipo di radiazione rilevata tra naturale e artificiale (tra bassa e alta energia).

Durante i tempi "vuoti" (cioè quando non vi è presenza di veicoli), il portale aggiorna continuamente i valori di radiazione di fondo, confrontandolo con valori di riferimento, al fine di rilevare eventuali anomalie e / o deviazioni.

Caratteristiche Principali :

  1. Rilevatori : Scintillatori plastici da 12 o 25 litri
  2. Sottrazione automatica del fondo per migliorare la sensibilità del sistema al passaggio del veicolo.
  3. Discriminazione tra Radiazione di origine naturale e Artificiale, con ulteriore differenziazione tra alta e bassa energia.
  4. Software in italiano semplice ed intuitivo
  5. Database per il controllo dello storico misure
  6. Sistema di controllo qualità per la valutazione nel tempo dello stato del sistema
  7. Numerose opzioni disponibili: Videocamera; Semafori; Struttura a singolo sostegno; Opzione Analisi spettrale

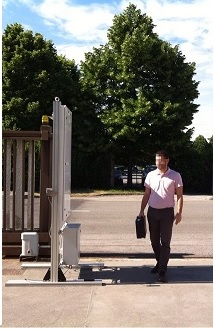

Accesso Pedonale

Il Sistema Mini-Portale della TNE è stato sviluppato principalmente per il controllo dei rifiuti radioattivi utilizzati in ambiente ospedaliero. Esso si basa sul controllo dei passaggi di carrelli contenenti i rifiuti radioattivi o delle persone mediante due pannelli rivelatori posti frontalmente l’uno all’altro. Il sistema è completamente automatico e consente di effettuare le misure sia con i carrelli fermi che con quelli in movimento. Il sistema è completamente gestito da un software in italiano intuitivo e di facile utilizzo.

Caratteristiche Principali :

  1. 2 rilevatori plastici da  500x100x50 mm con schermatura in piombo sul retro
  2. Allarmi gestibili e impostabili dall’utente.
  3. Unità di acquisizione e display sia in locale che da remoto
  4. Database per storico misure dei passaggi effettuati .


Contatori Alpha/Beta

MIRION offre una grande varietà di contatori alfa / beta a basso fondo. Sono sistemi sia di tipo manuale e completamente automatici grazie alla presenza di software dedicati (iLink, Apex, Eclipse.). La maggior parte dei sistemi utilizzano un flusso di gas con una particolare tecnologia proporzionale, ma sono presenti anche le nuove iSeries di contati alfa/beta completamente gasless (senza l'impiego di gas).

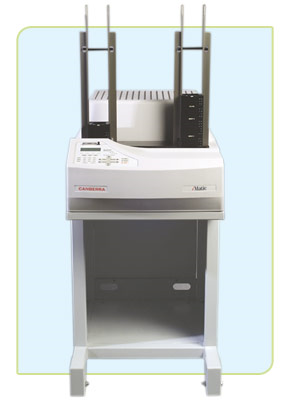

iMatic

Il dispositivo della MIRION modello iMatic ™ è un contatore alpha/beta a basso fondo che non utilizza il gas. E’ un contatore completamente automatico progettato specificamente per l'analisi dei filtri dell’aria e/o i campioni smear/swipe. iMatic è in grado di discriminare gli isotopi di radon e figli dai transuranici e prodotti di fissione. Utilizza un rilevatori allo stato solido, modello PIPS® per la rilevazione alfa e beta; iMatic è in grado di funzionare in continua per più di sei ore con batterie interne ed è completamente autosufficiente.

Caratteristiche Principali :

  1. Cambia campioni automatico con capacità di 50 o 100 unità
  2. Compensazione automatica radon/torio e figli
  3. Rilevatori PIPS® GAS-LESS
  4. Sviluppato principalmente per l'analisi dei filtri dell'aria
  5. Batteria NiMH che fornisce  oltre 6 ore di funzionamento  in continua
  6. Rilevatore a scintillazione di guardia
  7. Sistema a basso fondo con schermatura in piombo da 4 in. di spessore
  8. Compatibile con tutti i tipi di filtro di dimensioni da 25 mm di diametro a 60 mm
  9. Memorizzazione fino a ventisei norme
  10. Consente la definizione fino a 10 procedure di conteggio e 10 calibrazioni indipendenti
  11. Calibrazione automatica del sistema per tutte le 10 calibrazioni senza intervento dell'operatore
  12. Controlli QC quotidiani automatici sull’efficienza alfa/beta e sul fondo
  13. Compatibile con i software iLink ™ iSeries ™ per la configurazione remota e il download di dati da  computer
  14. Conformità CE

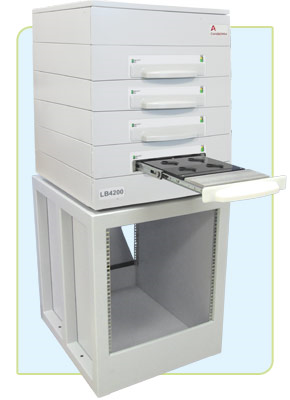

LB4200

LB4200 è il sistema avanzato di conteggio alpha / beta MIRION progettato per semplificare le operazioni di laboratorio. LB4200 è ideale per applicazioni che richiedono l’analisi di un elevato numero di campioni con lunghi tempi di conteggio, o dove un certo numero di campioni deve essere contato contemporaneamente. Il sistema può essere configurato da uno a 4 cassetti conteggio ciascuno dei quali può contenere fino a 4 rilevatore. La capacità massima, quindi, è di 16 rivelatori da 5,7 centimetri o 3,1 cm di diametro. Il rivelatore più grande disponibile è quello da 12,7 cm di diametro (1 per ogni cassetto installato).

LB4200 include il sistema Gas Stat Gas Conservation. Questo sistema è stato sviluppato in MIRION e utilizzato da moltissimi anni sui contatori alpha/beta a basso fondo modello Series 5 . Gas Stat riduce drasticamente il consumo di P-10 (oltre il 50% ) rispetto ai precedenti sistemi alpha / beta. Inoltre, LB4200 ha un sistema di controllo elettronico del gas che fornisce automaticamente la pressione ottimale del gas per i singoli rivelatori senza l’utilizzo di valvole di flusso manuali.

Caratteristiche Principali :

  1. Strumento di analisi alpha / beta a gas con sensibilità fino  al 50% superiore e misure di fondo inferiori del 30% rispetto alle precedenti generazioni di contatori
  2. Necessita di un minor numero di cambi di gas (e quindi ricalibrazioni) , riducendo i tempi di conteggio per soddisfare MDA richieste
  3. Configurazione flessibile da uno a quattro cassetti
  4. Rivelatori di diverse dimensioni possono essere combinati in un unico sistema
  5. Fino ad un massimo di 4 rilevatori per cassetto : da 5,7 cm (2.25 in.)  o 3,1 centimetri (1,25 in.)
  6. Massima diametro di rilevatore installabile :12,7 cm (5 in.)
  7. Rilevatori di gas-flow ad alte prestazioni con finestra ultra sottile
  8. Misura di fondo più bassa disponibile sul mercato con il rilevatore da 5,7 cm
  9. Gestito da Apex Alpha/Beta

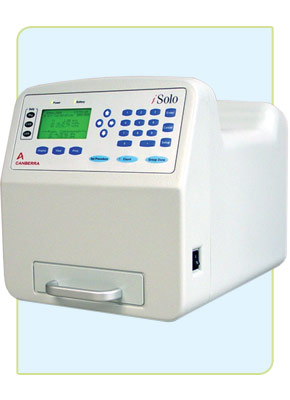

iSolo

Il dispositivo  iSolo® è un contatore portatile alpha/beta gas-less. iSolo è stato progettato principalmente per l'analisi di filtri aria, ma è utilizzabile per la maggior parte dei campioni di analisi alpha / beta. Quando si analizzano i filtri dell'aria,iSolo discrimina il radon e toron con i loro figli, da tutti i transuranici e i prodotti di fissione. iSolo pesa meno di 6,5 kg nella sua configurazione più leggera ed è quindi facilmente trasportabile in sito. iSolo utilizza un rilevatore allo stato solido PIPS®. Grazie alle batteire interne ISolo può funzionare per più di 10 ore ed è totalmente autonomo.

Caratteristiche Principali :

  1. Contatore alpha/beta portatile
  2. Identifica e compensa automaticamente il radon, thoron e figli
  3. Rilevatore Gas-less PIPS® silicio
  4. Analisi Filtro aria ottimizzato
  5. La carica della batteria NiMH dura più di 10 ore
  6. Rilevatore di Guardia
  7. Disponibile un modello schermato
  8. Compatibile con tutti i tipi di filtro
  9. Compatibile con il software iLink ™ iSeries ™ per la configurazione remota e download di dati
  10. Marchio CE


Monitor

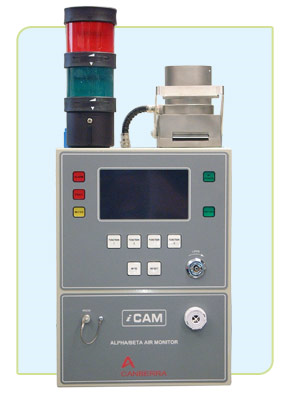

iCam

Il dispositivo di monitoraggio alpha/beta in continua della Mirion (iCAM) fornisce una soluzione robusta e affidabile per il controllo e la definizione dell’attività del particolato alpha/beta sul posto di lavoro. Esso agisce sia come un semplice monitor di allarme per gli operatori, che come dispositivo per la misurazione in tempo reale dell’attività del particolato. Grazie ad un sofisticato software di elaborazione iCam è in grado di ridurre al minimo il tasso di falsi allarmi, mantenendo alti livelli di sensibilità.

Le misure effettuate con iCAM possono essere effettuate con la compensazione statica e/o dinamica del fondo sulla componente alpha e beta del radon/torio grazie ad un rilevatore gamma interno.

Caratteristiche Principali :

  1. I filtri a schede o rotoli
  2. Rilevatori modello PIPs
  3. Auto-inizializzazione di tutti i parametri all’accensione
  4. Misura e Registrazione in continua del flusso d'aria totale
  5. Allarmi impostabili dall’utente con segnalazione locale e remota
  6. Semplici operazioni per la calibrazione, il controllo del   guadagno e della forma dello spettro
  7. Pacchetto software per la configurazione completa iCAM da PC
  8. Auto-diagnostica che mostra sul display locale e in rete i malfunzionamenti
  9. Registrazione fino ad una settimana di dati con dettagliati sugli eventi
  10. Dati trasferibili in formato Excel via RS-232, RS-485 o Ethernet
  11. Completa funzionalità in caso di mancanza di corrente grazie a batteria di backup
  12. Cinque anni di protezione della memoria

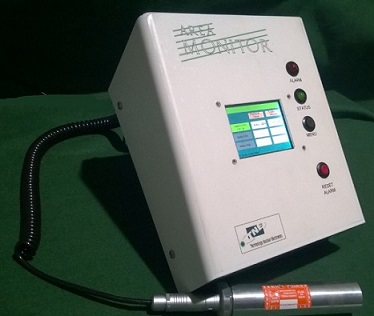

BU9500

L'unità BU95000 è un dispositivo compatto progettato e realizzato dalla TNE per il Monitoraggio d’Area. Esso è costituito da una unità di controllo, per la gestione e visualizzazione di tutti i dati, e da N sonde intelligenti appartenenti alla serie Mirion CSP.

L’unità acquisisce i dati dalle sonde e li archivia in un database locale. Tramite un cavo ethernet è inoltre possibile trasferire tutti dati ad un Software Centrale, modello RASYM, con cadenza temporale impostabile

Caratteristiche Principali :

  1. Dimensioni: 230 x 490 x 130 mm (LxWxH)
  2. Peso : 2.2 kg (escluse sonde)
  3. Monitor Touch Screen da 3.2”
  4. 4 ingressi e 4 uscite
  5. Collegamento  con le sonde via RS232 o RS485.
  6. Presenza di Relè per gestione di dispositivi a remoto
  7. Allarmi Acustici e Visivi sull’unità di controllo
  8. Accesso ai parametri di sistema protetto da password
  9. Storico misure con database integrato

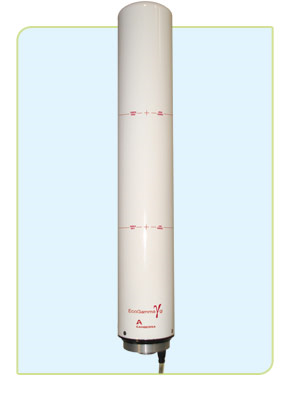

EcoGamma

ECOGAMMA ™ di MIRION è un monitore di radiazioni gamma ambientali con doppio sensore, progettato per operare nelle condizioni più estreme, mantenendo insuperabile precisione e stabilità. Grazie ad una lunga esperienza nel campo del monitoraggio ambientale, ECOGAMMA incorpora il sistema "Time To Count" di MIRION che, grazie ai suoi 2 rivelatori Geiger Mueller gamma alta e bassa dose in un unico corpo, fornisce un'eccellente precisione e linearità in tutto il suo range operativo :  da 1 μR / h (10 nSv / hr) a 1000 R / hr (10 Sv / h), conforme a H * 10 e tra  30 keV a 5,0 MeV. Il dispositivo è alloggiato all'interno di un unico contenitore in alluminio impermeabile IP67, progettato per fornire stabilità e prestazioni affidabili in ambienti operativi.

Caratteristiche Principali :

  1. Doppio sensore avanzato, Ecogamma è stato progettato per per il monitoraggio ambientale automatico anche in condizioni avverse
  2. Tecnica Time-To-Count della Canberra che elimina tempo morto e gli effetti di saturazione tipici dei rivelatori convenzionali GM
  3. Ampio database storico, con più di 180 giorni di conservazione, protetto dalla perdita di dati in caso di perdita della comunicazione
  4. Software integrato che supporta la comunicazione bidirezionale via web con il sistema o con computer collegato
  5. Alloggiamento robusto che fornisce stabilità, prestazioni affidabili in tutti gli ambienti
  6. Monitoraggio della temperatura incorporato che fornisce informazioni meteorologiche supplementari e aiuta nella manutenzione preventiva
  7. Sistema Total Dose integrato (TID) che aiuta alla manutenzione predittiva
  8. Funzione calibrazione e controllo di linearità con punti di test integrato con intervalli adattabili in base alle normative vigenti

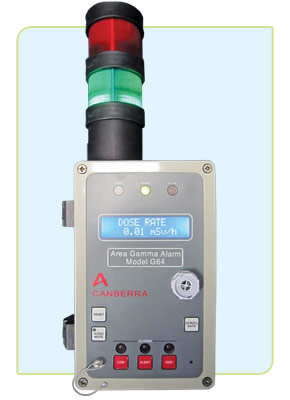

G64

Il  G64 Area Gamma Monitor è un dispositivo compatto con un microprocessore interno, progettato specificamente per il monitoraggio di aree di stoccaggio e di processo in impianti nucleari. La sua funzione principale è quella di misurare e visualizzare il rateo di dose gamma nella zona di interesse e di mettere in guardia il personale presente nel locale in caso di una situazione di allarme. Grazie alla sua flessibilità può essere utilizzato anche come un monitor di interblocco.

Caratteristiche Principali :



  1. Rilevatore a stato solido: gamma 0.1 mSv / h a 100 mSv / h (10 μR / hr-10 R / hr)
  2. Rateometro con media pseudo-logaritmica per migliorare le statistiche a basso livello e ottenere una risposta rapida ad alti livelli
  3. Rivelatore sgancibile per l'utilizzo remoto
  4. Camera a Ionizzazione opzionale per applicazioni di alta gamma 100 mSv / h per 100 Sv / h (10 mR / hr-10 kr / hr)
  5. Tre livelli di allarme impostabili dall'utente
  6. Segnalazione locale con allarmi audio e visivi
  7. Segnalazione remota tramite relè, uscite di comunicazione RS-485 e 4-20mA
  8. Schermo retro illuminato LCD
  9. Stato sistema con segnalazioni di guasto e di allarme

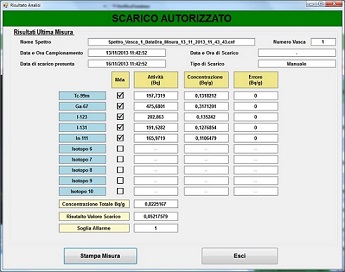

Reflui Liquidi - SCRR

A differenza dei vecchi sistemi a monocanale, il sistema SCRR progettato dalla TNE utilizza un analizzatore multicanale, 2048 canali, che consente di identificare, con un'unica misura, l’eventuale presenza di più radioisotopi nei reflui.

Le caratteristiche del sistema di misura standard (Rivelatore NaI(Tl) 2”x2”, Pozzetto di piombo 5 cm di spessore) sono tali da consentire una Minima Attività Rivelabile (MDA) < 0,1 Bq/gr

SCRR è gestito da un software completamente in italiano che consente, tramite applicativi Mirion, di impostare delle sequenze di analisi specifiche, una libreria di radioisotpi di interesse, le caratteristiche fisiche del campione e tanto altro.

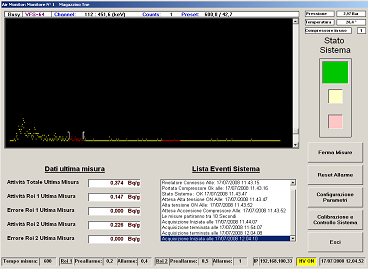

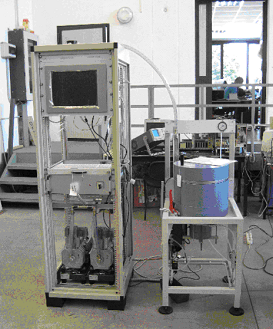

EGAM

Il dispositivo EGAM, progettato e sviluppato interamente da TNE, è un monitore di gas radioattivi per camini, o condotte di ventilazione, di impianti per la produzione o il trattamento di radioisotopi.

Trova, ad esempio, applicazione nei centri per la produzione di F 18 e C11. In tali centri può essere richiesto di garantire un valore di scarico inferiore al Bq/g e pertanto è necessario utilizzare dei dispositivi e delle tecniche idonei ad assicurare il raggiungimento di tale limite.

Grazie alla combinazione della tecnica spettrometrica e di una tecnica innovativa (brevettata) di prelievo e trattamento del campione d’aria, EGAM permette il raggiungimento di tale lo scopo.

L’operazione avviene in continuo e la misura è veramente rappresentativa del flusso in uscita dalla condotta/camino.

Configurazione Standard : La misura si effettua all’interno di un Beaker di marinelli da circa 3l di volume in cui è inserito un rivelatore NaI da 3”x3”, l’aria prelevata  dalla condotta viene  pressurizzata in modo da aumentare la massa misurata e fatta passare dentro il marinelli.

Caratteristiche principali :

  1. Unità di prelievo e pressurizzazione dell’aria  con pompa compressore da 4 m3/h
  2. Sistemi di controllo e sicurezza con sensori  per la misura dei parametri ( pressione, temperatura del campione d’aria) utilizzati nel calcolo dell’attività misurata.
  3. Camera di misura da 3 Litri in geometria marinelli
  4. Schermatura in piombo da 10cm
  5. Rivelatore a scintillazione da 3”x3”
  6. Software in italiano per la gestione di cicli di misura automatici
  7. Sensibilità: in condizioni di fondo ambiente pari a 100 nSv/h il valore è di 0,2 Bq/g

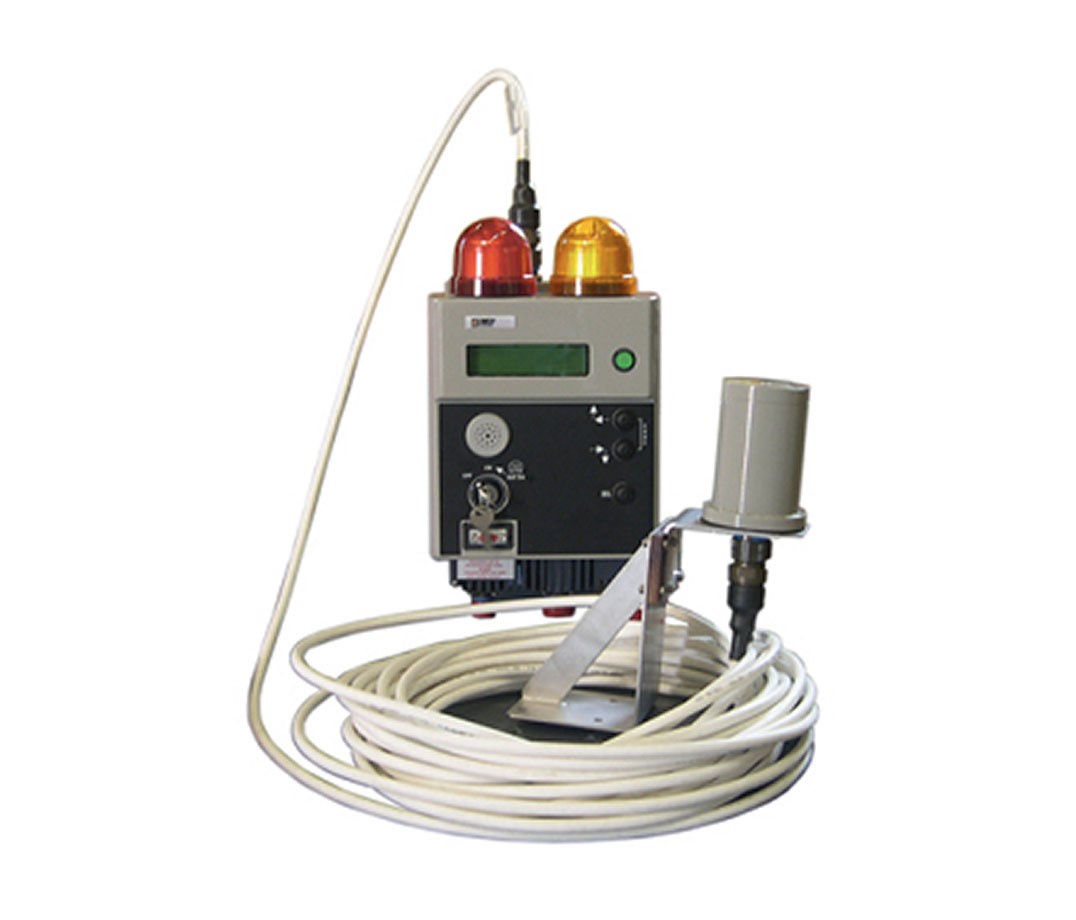

GIM 20x

La linea di prodotti “Irradiation Monitor” GIM 20x della Mirion fa parte della linea di prodotti RAMSYS. Questa linea è stata sviluppato per consentire il monitoraggio in continua della dose Gamma in ambienti difficili

La linea di produzione “GIM 20x Irradiation Monitor” racchiude un’ampia gamma di soluzioni e applicazioni grazie all’utilizzo sia di camere a ionizzazione che di rivelatori al silicio.

Grazie all’ampia gamma di rivelatori associabili, questi dispositivi di monitoraggio risultano altamente affidabili e consentono di coprire un range di misura molto ampi.



Alcuni Modelli:

•  GIM 201K: low range: Camera a Ionizzazione da 1micro Sv/h a 10 Sv/h

•  GIM 202K: wide range: Camera a Ionizzazione da 0.1micro Gy/h a 100 Gy/h

•  GIM 205K: medium range: Camera a Ionizzazione da 10 micro Gy/h a 1000 Gy/h

•  GIM 206K: high range: Camera Ionizzazione da 1mGy/h a 0.1 MGy/h


Portatili

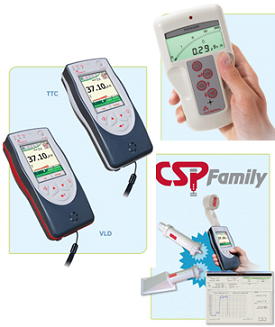

Smart Probe - Radiometri

La strumentazione portatile offerta da TNE per il monitoraggio nei siti ambientali si base, principalmente, sulla famiglia delle sonde intelligenti , modello SMART PROBE, della Canberra in connessione con una serie di rateometri . In questo modo è possibile avere una sonda dedicata per ogni singola attività specifica, mantenendo sempre la stessa unità di controllo. L’operatore, infatti, può scegliere come unità di controllo tra il Radiagem 2000, il Colibri e l’Avior a cui collegare la sonda di suo interesse.

Le sonde MIRION SMART PROBE (CSP ™) sono dispositivi con hardware di gestione (alimentatore ad alta tensione, l'amplificatore, discriminatore, etc.) tutti integrati. Tutto il sistema di gestione e controllo della misrua si trova internamente alla sonda. Ciò permette di poter utilizzare le sonde con diverse unità di controllo, mantenendo tutti i parametri, le impostazioni, le tarature e le impostazioni di allarme.



Principali Sonde :

  1. SABG-15+ e SABG-100 per contaminazione alfa, beta, gamma
  2. SPAB-15 e SPAB-100 per alfa, beta
  3. SA-20-2, SA-100, SA-32 per contaminzione alfa
  4. SB-20 e SB-100 per contaminazione beta
  5. SVLD, SG-1R,SG-2R, STTC, Tele STTC e SX-2R per i gamma
  6. SN-S per neutroni

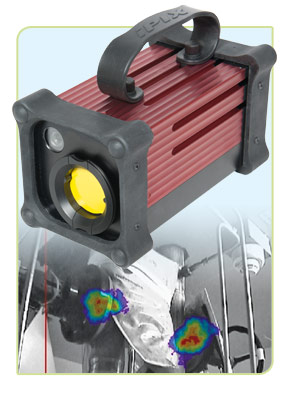

iPIX - Gamma-Ray Imaging System

iPix è un innovativo dispositivo della MIRION che consente di individuare rapidamente fonti radioattive, consentendo di valutare in tempo reale la dose nel punto di misura. iPix Gamma-Ray Imaging è uno strumento ideale per mappare un'area prima di entrare nella zona, riducendo così la dose di esposizione (ALARA) durante le attività di decommissioning o esercizio. iPIX è inoltre lo strumento ideale per rilevare qualsiasi radioattività sospetta in ambito di sicurezza e di salvaguardia, così come per le situazioni di emergenza (es. Fukushima).

iPIX integra la tecnologia GAMPIX, elaborata dalla Commissione per l'energia atomica (CEA) in Francia. Si basa su un rivelatore CdTe  da 1 mm di spessore,  incollato su un chip pixilated CMOS - sensore Timepix sviluppato presso il centro di ricerca CERN – con una maschera codificata e mini-camera ottica.

L’utilizzo di questa tecnologia consente la sottrazione del rumore di fondo mediante una tecnica chiamata mask / anti-mask, evitando di conseguenza l’utilizzo di schermature tradizionali.

Tutto questo si traduce in un dispositivo leggero (2,35 kg / 5.5 lb) con un design compatto (9 x 9 x 18,8 cm / 3,5 x 3,5 x 7,4 in.) che può essere facilmente implementato e trasportato nel campo. iPix può essere installato su un treppiede standard o motorizzato, permettendo il posizionamento a distanza.

Caratteristiche Principali :

  1. Strumento completo per l'imaging in situ, con risparmio di tempo ed esposizione alla dose
  2. Acquisizione in tempo reale e la visualizzazione immediata
  3. Peso contenuto - 2,35 kg
  4. Risoluzione spaziale eccellente per la localizzazione di emettitori gamma
  5. Alta sensibilità di rilevazione anche a basse energie
  6. Grado di protezione IP65, completamente decontaminabile
  7. Batteria, POE o ad alimentazione diretta
  8. Controllo a distanza
  9. Singolo cavo Ethernet ( fino a 80 m) tra tablet e dispositivo
  10. Tre maschere codificate disponibili
  11. Notebook convertibile fully rugged
  12. Software di facile utilizzo

SPIR-ACE

SPIR-ACE è uno spettrometro portatile utilizzato in molti settori dell’industria, ma anche per l'impiego presso dogane, centri per la sicurezza del territorio e dipartimenti di prevenzione e controllo della salute. SPIR-ACE, dotato di un geiger interno, è fornito con un rilevatore NaI per aumentarne la sensibilità e le prestazioni. Grazie ad una versione ad hoc – GENIEXPORT - è possibile, con pochi e semplici passaggi, eseguire misure di spettrometria per la qualificazione e quantificazione dei radionuclidi emittori gamma presenti nei campioni analizzati e traferire tutti i dati al PC per una ri-analisi con il software Genie2000.



Caratteristiche Principali:

  • Identifica e classifica in maniera semplici gli isotopi
  • Sonda Standard NaI 1.4”x2”. Esiste anche nelle versioni con LaBr e Neutroni
  • Modalità Locator Gamma, per la localizzazione delle sorgenti
  • Modalità RADAR
  • GPS interno per l’esecuzione di missioni e mapping
  • MCA integrato per l'analisi
  • Tasso di dose equivalente H * (10)
  • Livelli di allarme di dose e rateo di dose definibili dall’utente
  • Identificazione isotopo in tempo reale con l'attività e la dose mediante spettroscopia – Non necessita particolari conoscenze nel campo della spettrometria
  • Facile da decontaminare, portatile e robusto.
  • Strumento a batteria con display touchscreen da 4.3” ad alta definizione
  • Durata batteria fino a 9 ore
  • Opzione sonda Neutroni
