Sistemi Speciali

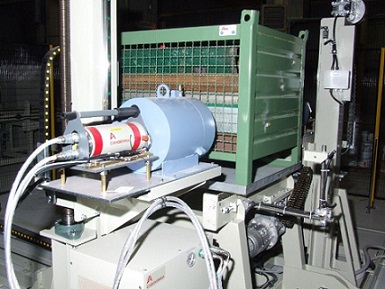

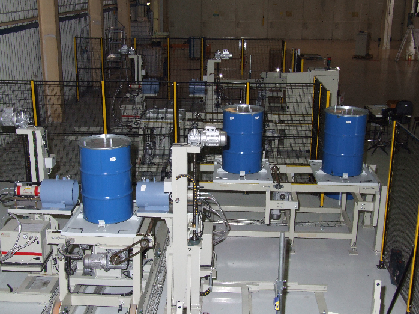

Mini BoxCounter
Il sistema BCS-M è un sistema di misura di materiali di risulta dallo smantellamento di impianti nucleari, basato su spettrometria γ, progettato per rispettare la normativa USA 10CFR61 e 40CFR191. La sua progettazione e realizzazione avviene nel pieno rispetto della Certificazione ISO 9001 di TNE-Canberra.
BCS-M consente il controllo sequenziale ed automatico di lotti di contenitori/fusti. Dopo il carico del lotto, e l’impostazione dei parametri di misura, l’intero ciclo di misura avviene automaticamente, senza la necessità di presenza dell’operatore.
Caratteristiche Principali:
- Flessibilità: Il sistema è in grado di accettare varie tipologie di contenitori (container ISO, fusti, singoli pezzi ingombranti)
- Peso massimo di carico : 2500 Kg;
- Lunghezza massima di carico : 1500 mm;
- Rivelatori schermati e collimati singolarmente (riduzione al minimo di 2 segnali incrociati tra gli spettri di diversi segmenti);
- Software user-frendly: un singolo file consente l’accesso a tutti i parametri di misura;
- Ampia possibilità di personalizzazione del report di misura;
- Facile calibrazione: varie matrici, forme, collimatori, densità, distribuzione di sorgenti, distanza sorgente-rivelatore, mediante il Software ISOCS
Bags Release Monitor
Il sistema BRM (Bags Release Monitor) è specificamente realizzato per il monitoraggio della contaminazione di materiali di dimensioni e peso ridotti in vista del loro possibile “free release”.
Esso garantisce, con costi ridotti rispetto a soluzioni più tradizionali, un’elevata sensibilità e flessibilità d’impiego.
L’adozione di un idoneo schermaggio dei rivelatori riduce al minimo l’influenza del fondo presente nell’area di misura.

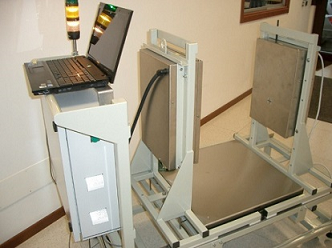

Il sistema BRM è composto da 2 rilevatori plastici a scintillazione da 220x220x100 mm, alloggiati con i relativi schermi in contenitori d’acciaio inossidabile.

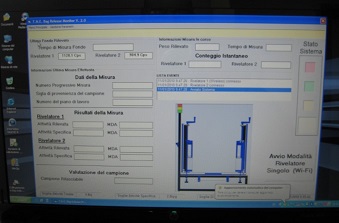

L’intero ciclo di misura è gestito tramite un software in italiano sviluppato da TNE che permette di eseguire le misure in modo facile ed intuitivo
Caratteristiche Principali :
- Dimensioni: 130x80x120 cm (LxWxH)
- Zona di analisi regolabile secondo le dimensione del campione e le esigenze
- Schermatura posteriore sui rilevatori per minimizzare l’influenza del fondo ambientale
- Sistema di pesa integrato
- Allarmi e soglie definibili dall’utente
- Report di misura customizzabili

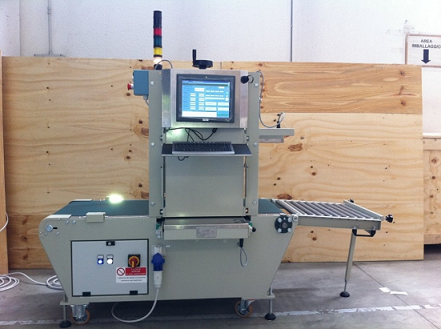

Small Objects Contamination Watcher
Il progetto SOCOW riguarda la realizzazione di un sistema di monitoraggio gamma gross di oggetti e materiali di piccola dimensione in uscita da una zona controllata.
Il sistema sfrutta 4 rilevatori plastici di piccole dimensioni per l’analisi degli oggetti e, tramite un software di gestione in italiano, fornisce una valutazione sull’eventuale presenza radiometrica.
L’operatore dovrà semplicemente posizionare un oggetto sul nastro trasportatore ed avviare la misura premendo il bottone di carico. A questo punto il software “SOCOW” procederà in automatico a trasportare l’oggetto all’interno del “tunnel” dei 4 rivelatori, ad effettuare la misura ed, eventualmente, a segnalare una contaminazione.

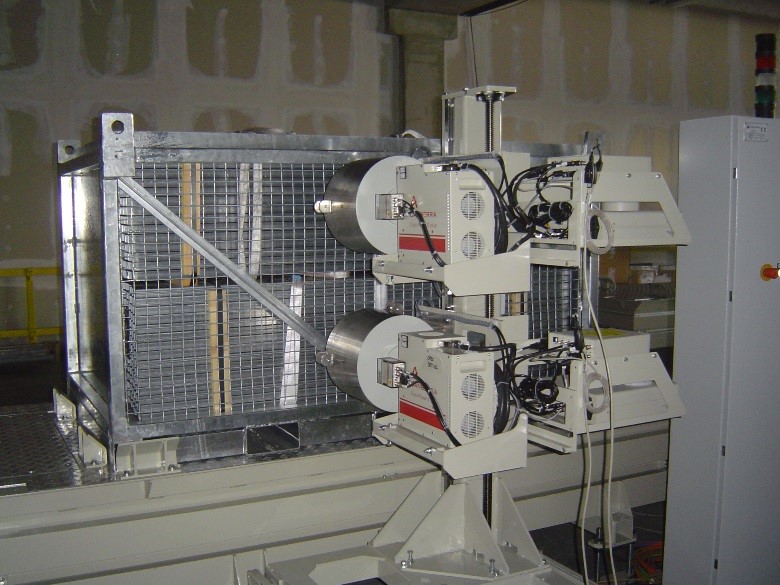

Box Counter
Box Counter della TNE è un sistema automatizzato per il monitoraggio e l’analisi di grosse quantità di materiale, inseriti in contenitori e container ISO, in un lasso di tempo ridotto. Il sistema è ampiamente adattabile alle diverse tipologie di contenitori. Il sistema è inoltre basato su di un approccio modulare di tipo “costruzione a blocchi” in modo da garantire un’estrema flessibilità nella configurazione e definizione delle dimensione del contenitore, delle distanze di rivelazione, delle collimazioni desiderate e dei ritmi di lavoro scelti. Il sistema, composto da 4 rilevatori al germanio e da una piattaforma mobile, è gestito interamente da un software sviluppato dalla TNE con applicativi MIRION (NDA 2000). L’interfaccia utente in italiano è molto intuitiva e permette l’avvio dell’analisi con pochi passaggi. Le dimensioni standard dei box analizzati sono da 2x1x1 m, ma possono essere definiti anche box di dimensioni differenti.
Caratteristiche principali:
- La flessibilità del progetto consente l’adattamento a svariate configurazioni di container (container ISO, fusti ecc.)
- Flessibilità nella definizione delle tipologie di conteggio
- Tutti i rivelatori sono schermati e collimati individualmente
- Il software facile da usare consente il completo accesso a tutti i parametri di misura da un singolo file
- Sistema installabile sia in esterno che all’interno di capannoni
- Possibilità di personalizzare il referto di misura
- Tramite uso del software ISOCS il sistema può facilmente essere calibrato per diverse matrici, forme, collimatori, densità, distribuzione di sorgenti nel campione e distanza sorgente-rivelatore. Il sistema non richiede l’uso di sorgenti di calibrazione costose.
Whole Body Counter
AccuScan è un sistema, chiavi in mano, per il monitoraggio in modo rapido di tutto il corpo. Questo sistema identifica e quantifica la radioattività all'interno del corpo umano con una semplice misura di 5/8 minuti. Il Sistema è composto da un computer, una schermatura, un sistema di scansione gestito da PC, un'elettronica di elaborazione del segnale, un rivelatore(i) e il software di gestione Apex-InVivo ™.
Caratteristiche Principali :
- Sistema Chiavi in Mano per il conteggio di tutto il corpo
- Identifica e quantifica radionuclidi all'interno del corpo in pochi minuti
- Individua contaminazione in qualsiasi parte del corpo, comprese le mani e piedi
- Fornisce informazioni sull’energia e sulla posizione per consentire un’accurata analisi dei dati
- Utilizza una geometria lineare per ottimizzare la precisione
- Peso - 5450 kg.
- Portata massima - 450 kg
- Spazio richiesto - 4,6 x 1,2 m
- Altezza - 0,9 m con NaI; 1,5 m con HpGe.
- Conforme agli standard ANSI N13.30
- Conforme ai requisiti CE

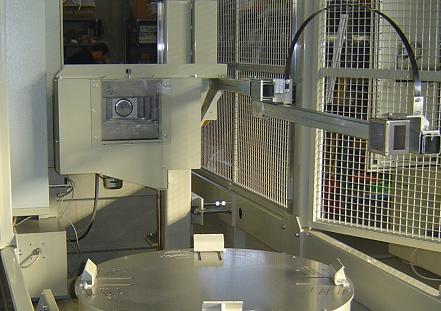

SGS - FS
Segment Gamma Scanning – FS è un prodotto sviluppato ad hoc dalla TNE in collaborazione con la MIRION per l’analisi e la caratterizzazione di fusti di differenti dimensioni
Partendo da prodotti di serie, la TNE è in grado di adattare le caratteristiche del sistema alle specifiche esigenze del cliente.
Il sistema è composto da una stazione di misura composta da un rilevatore al germanio, un collimatore variabile per la divisione in segmenti ed una tavola rotante.

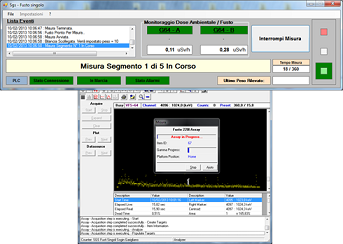

La gestione della misura è affidata ad un software, in italiano, che si interfaccia con gli applicativi, quali NDA2000 e Genie2K, per la gestione e l’analisi dei dati e ad un controllore a logica programmabile (PLC) per la gestione della rotazione del fusto e dei collimatori variabili.

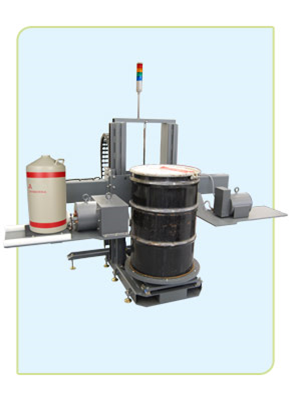

SGS - Automatic
Il sistema SGS (Segmented Gamma Scanner) della CANBERRA è un prodotto progettato per effettuare analisi quantitative precise sui radionucli gamma emettitori presenti nei prodotti di fissione, di attivazione e nei rifiuti Transuranici (IFT). Grazie agli algoritmi ASTM (opzionali) è possibile anche utilizzare SGS in applicazioni di controllo di sicurezza. Il sistema fornisce analisi molto precise attraverso l'uso di un rilevatore HpGe collimato. Durante l’analisi il contenitore viene suddiviso dal software di gestione NDA 2000 in un numero di segmenti verticali e l'attività viene quantificata in ciascun segmento verticale mediante tecniche di correzione a matrice basate sulla correzione dei fattori di attenuazione.
Caratteristiche Principali :
- Analisi spettrometrica quantitativa su prodotti di fissione o TRU (alfa)
- Analisi a segmenti
- Ingombro ridotto
- Software NDA-2000 per la gestione e la configurazione delle misure ( incluso QA e calibrazione)
- Sistema controllato da PLC completamente integrato
- Marchio di Conformità CE
- Sistema di pesatura automatico opzionale

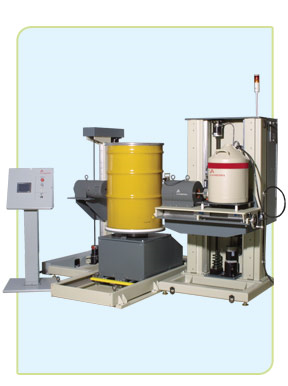

Tomography Gamma Scanner
Il WM2900 per la Tomography Gamma Scanner (TGS) è il sistema di scansione tomografica gamma della MIRION per le applicazione di misura sulla sicurezza e l’analisi dei rifiuti. Il sistema è progettato per quantificare accuratamente plutonio, uranio, prodotti di fissione e prodotti di attivazione in una vasta gamma di contenitori da 20 L (fustini) a 200 L (fusti). Il WM2900 TGS utilizza un rilevatore al germanio a bassa risoluzione spaziale alta rilevazione purezza germanio e bassa risoluzione al fine di ottenere la migliore precisione possibile nella misura. Il contenitore vien suddiviso dal software di gestione (NDA 2000) in un certo numero di elementi di volume verticali e radiali. L'attività è quantificata in ciascuno di questi settori utilizzando tecniche di correzione a matrice in base al contenuto di attività e alle proprietà della matrice di ogni elemento.
Caratteristiche Principali :
- Analisi quantitativa per i prodotti di fissione / attivazione o TRU (alfa).
- Il design modulare del sistema permette di essere ottimizzato per applicazioni su misura
- Rilevatore HpGE
- Software di analisi NDA 2000 che permette un'analisi approfondita e operazioni di calibrazione e QA
- Software di analisi tomografiche basato sugli algoritmi di Los Alamos NIS-6
- Software integrato
- Conservazione di tutti i 16k dati spettrali di ogni posizione
- Definizione ROI secondo le specifiche di analisi
- Salvataggiodi tutti i parametri di acquisizione
- Possibilità di Ri-analisi completa
- Ricostruzione automatica della geometria
- Controllo automatico via PLC
- Sistema di pesatura (opzionale)
- Sistema di dosimetria esterno

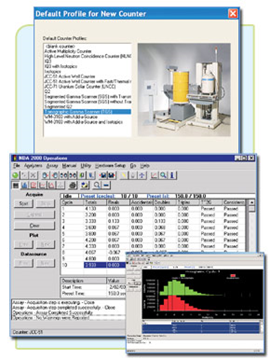

Non-Destructive Assay - 2000
Il software MIRION - NDA 2000 è stato progettato per fornire un pacchetto completo di acquisizione, analisi e archiviazione dei dati in sistemi complessi. NDA 2000 è basato sul software MIRION Genie2K e grazie alla sua estrema flessibilità, può essere utilizzato per un numero elevato di applicazioni inerenti alla spettrometria gamma o a neutroni.
Caratteristiche Principali :
- Integrabile con tutti i sistemi complessi MIRION/CANBERRA
- Supporta sistemi di analisi di neutroni e di raggi gamma
- Basato sulla piattaforma Genie 2000
- Fornisce il controllo completo di elettronica di acquisizione dati
- Controlla sistemi di analisi automatizzati
- Report modificabile
- Differenti livelli di accesso con password secondo norme ISO 9001 e IEEE 730
- Funziona sotto Microsoft Windows NT, Windows 2000 e Windows XP e Windows 7
