Mossbauer MCA-3/P7882
Il P7882 è un avanzato Multiscaler/TFO/ Contatore di fotoni della Fast a doppio ingresso progettato per una elevata velocità di scansione, con tassi oltre 350 MHz. Il minor tempo di attesa (larghezza time-bin) è inferiore a 100 ns.
Grazie a questi doppi ingressi, questo dispositivo è molto utilizzato dagli scienziati nella spettrometria Mossbauer in quanto può essere azionato in modalità PHA per la configurazione e il testing mentre uno o entrambi i multiscalers sono utilizzati per l'acquisizione dati.
La memoria dati ha una capacità di 32 bit e può essere segmentata per consentire di accumulare successive misurazioni.

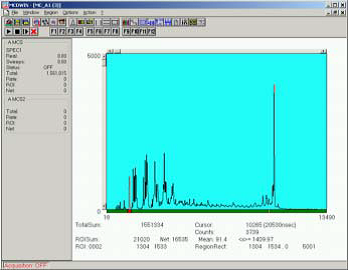

Gli spettri possono essere visualizzati in una array. In questo modo è possibile scansionare acquisizioni in successione per fare esempio studi di regressione dove anche piccoli cambiamenti sono molto visibili.
Caratteristiche principali :
- Risoluzione temporale 100 ns / 200 ns
- Dwell Time programmabile internamente, esternamente o manualmente:
- Ad 1 ingresso: da 100 ns a 50 s
- A 2 ingressi: 200 ns a 25s, programmabile a step di 25ns
- 512k di memoria S-RAM con il conteggio a 32 bit
- Segmentazione memoria per acquisizioni in sequenza
- Capacità Count rate in eccesso di 350 MHz (400 MHz tipico)
- Tempo di scansione programmabile
- Sweep range / memoria programmabile:
- 1 Ingresso: 256 ... 512k
- 2 Ingressi: 256 ... 256K
- Tutte le linee di controllo Mossbauer sono accessibili su un unico connettore a staffa:
- Ingressi di conteggio variabili (+/- 5V in passi di 2.44 mV) per START/TRIGGER e Count 1/2
- Due uscite analogiche
- Digital I / O per il controllo esterno dell’acquisizione dati
- Comandabile da computer remoto
- Deadtime tra intervalli di tempo: precisione dello zero rispetto al Clock di riferimento +/- 0.15ns, tipico +/- 0.07ns
- Ritardo Trigger: 25ns +/- 12.5ns
- Abort: termina la scansione alla fine della singola sezione di tempo effettivo
- Incertezza Trigger / Start: <25 ns

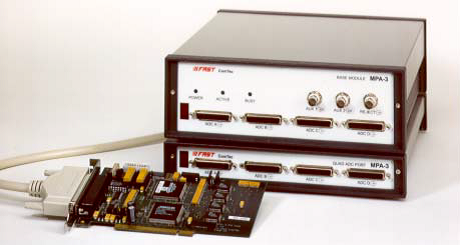

Multiparametrico MPA-3
Il dispositivo multiparametricoMPA-3 della FAST è stato progettato come un sistema ultra veloce con porte di ingresso per 8, 12 o 16 ADC, multiscalers o dispositivi time-of-flight. La tecnologia “aperta” con cui è stato sviluppato permette di poter espandere il sistema nel tempo.
Il sistema MPA-3 permette il monitoraggio di uno o due spettri durante l’acquisizione stessa dei dati.
I dati di lista possono essere memorizzati sul disco rigido locale o su qualsiasi altro dispositivo di archiviazione direttamente indirizzabile.
Utilizzando il disco rigido DSU1000, i dati possono essere salvati on-line anche durante il flusso di di dati a seconda delle configurazioni.
Qualsiasi combinazione di ADC può essere selezionata. È quindi possibile definire diversi spettri mono e dual parameter che quindi possono essere contemporaneamente acquisiti e/o visualizzati.
Caratteristiche Principali :
- Porte ADC che permettono una configurazione flessibile con 8, 12 o 16 sistemi a parametri
- Porte ADC per 64k (16 bit) ADC
- elevato throughput di dati:> 6.000.000 eventi/s
- Correzione Livetime su tutti gli ingressi ADC
- Scheda di interfaccia PCI-bus
- Possibilità estensione Hard-Disk per la registrazione dei dati on-line fino a 15 x 1.010 eventi ADC
